真空度开关测试仪【直流电阻测试仪】货源直销天正华意配电终端测试仪
更新时间:2025-05-29 07:50:04
Tags: 真空度开关测试仪

为了让您更地了解我们的真空度开关测试仪产品,只需花费一分钟时间,您就能发现更多令人心动的细节和优势,为您的购物体验增添更多惊喜。
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 10 |
工作温度 | 45 |

真空度开关测试仪,【天正华意电气设备(山南市分公司)tianzh3611-83】是专业的真空度开关测试仪生产厂家,kbwSI5rhD,我们支持定制加工,今日新闻,欢迎广大客户莅临指导参观,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

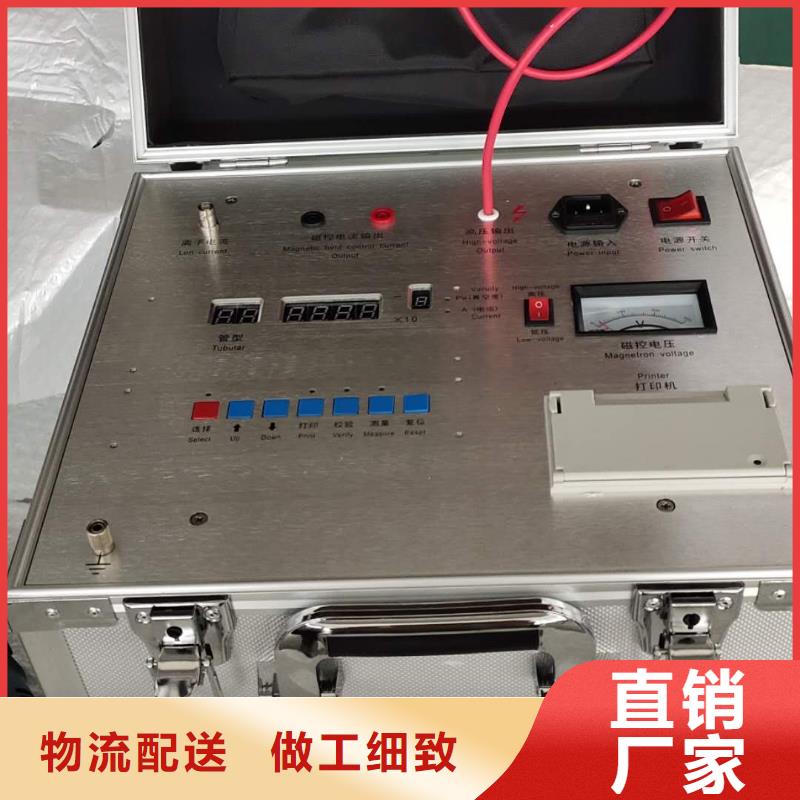

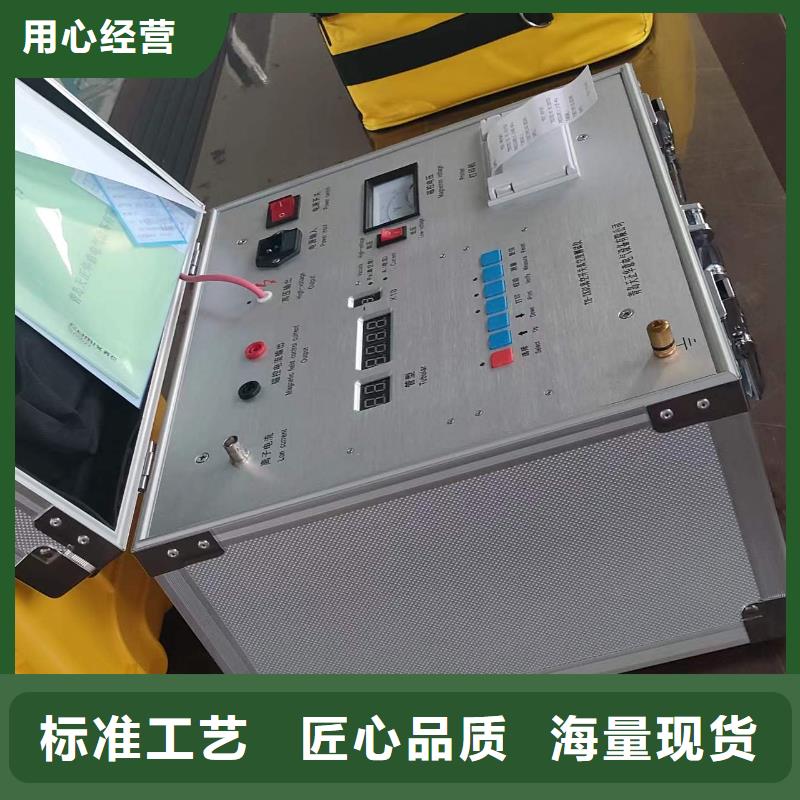

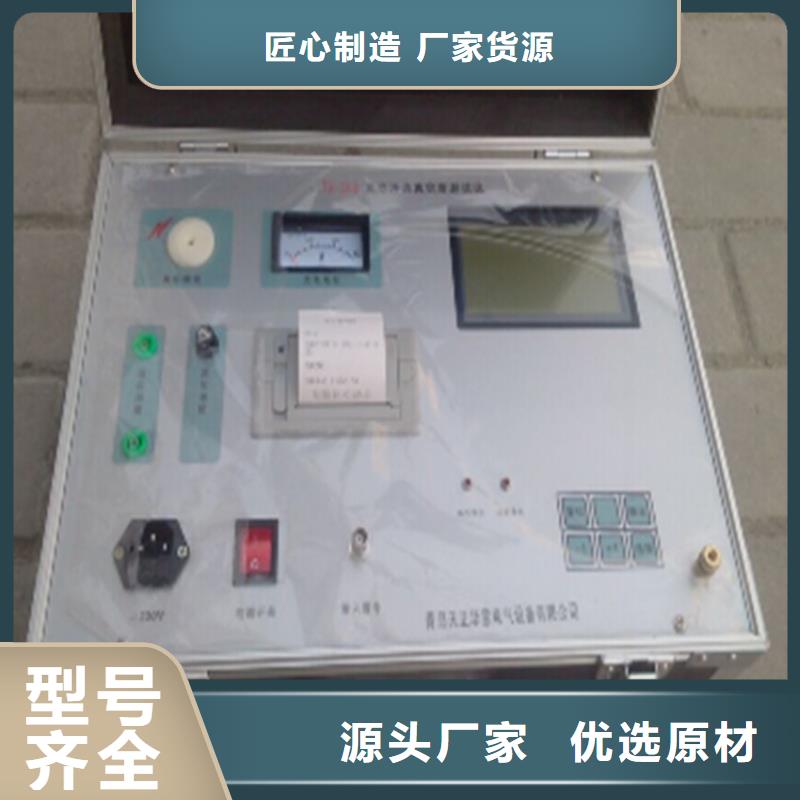

真空度开关测试仪完善的输入保护电路当真空灭弧室的真空度非常低时,测量时真空灭弧室会被高压击穿,瞬间的高压直接加至负离子电流采样电路上,使其承受十分强的电冲击。采样电路增加了完备的保护电路,即使仪器由于输入端的高压直接加到负离子电流采样端居时间,微电脑保护装置会立即起控,使其进入保护状态,就不会造成电路严重的损坏。7、数据记录内设微型打印机,可随时打印出被测数据。第三章 测试原理利用离子电流在不同真空条件下的漏电流不同,来测试鉴别真空灭孤室优劣。将灭弧室两触头拉开一定的开距,动触头施力高压脉冲静触头施加负离子电流。由于漏电电流非常弱,易于受到外界不同的干扰而降低精度。因此,必须通过励磁线圈绕于灭弧室外侧,向线圈通以大电流,从而在灭弧室内产生与高压同步的脉冲磁场来,加速离子流,按比例放大采样率。这样,在脉冲磁场的作用下,灭弧室中的电子作螺旋运动,并与残余气体分子发生碰撞电离,所产生的离子电流与残余气体密度即真空度近似成比例关系。对于直径不同的真空管,在同等真空度条件下,离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流的对应关系曲线。当测知离子电流后,调用内部相对应的比例参样,加以运算,得出准确真实真空度值。也就是说通过查询该管型的离子电流——真空度曲线获得该管型的真空度,这一过程由计算机自动完成。第四章 技术参数?所测真空泡:电压等级6KV-35KV以上?测量范围:10-5-10-1Pa?测量误差:10-4-10-1Pa中误差±10%?测量分辨率:10-5 Pa?漏气的灭弧室在测量中将发生电击穿,本机处于保护状态。?允许环温:-20℃-50℃,

真空度开关测试仪随着中压开关无油化浪潮的兴起,真空开关以其独特的优点得到了广泛的推广和应用。这些年来,由于生产工艺和现场使用环境方面的原因,有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏,有的在正常寿命范围内就可能泄漏到无法正常开断的地步。在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。国内真空开关事故大多是由此原因引起。所以加强定期或不定期检测真空开关真空度成了十分重要的环节。传统的检测方法是“耐压法”,即真空开关处于开断状态下,在动静触头之间施加一定的电压,检测其泄漏电流的大小,由此推断真空管的好坏。这种方法的优点是:操作简单;缺点是:只能定性地检测真空管的好坏;而且真空度在10-4~10-1Pa之间无法准确分辨,所以无法判断泄漏的发展趋势(即同一个真空开关和上次相比有多大程度的泄漏)。本公司推出的真空度测试仪结构紧凑,机型轻便小巧,测试时间更短,测量可靠性、稳定性、精度更高,功能更加完善。二、主要特点1、可定量测量各种型号真空开关灭弧室内的真空度;2、现场测量时不需拆卸真空开关;3、测试结果准确可靠;4、液晶汉字显示,操作更加简单方便;5、可保存、打印、查看测试的试验数据;6、仪器带有RS232通讯接口,可以连接计算机实现真空度-离子电流曲线下载、寿命估计等多种功能;7、仪器重量轻,携带方便

真空度开关测试仪仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时,按“↑”键或“设置”键即可进行管型设置,具体的管型设置参数表如下:灭弧室直径≤80mm 1号管型80<灭弧室直径≤100mm 2号管型100mm<灭弧室直径≤110mm 3号管型110mm<灭弧室直径≤130mm 4号管型5.真空度测量。 在进行测量前必须先进行管型设置(参见第四步)。按确认键返回界面,选择“测量”按确认键,进行真空度测量,仪器的显示如界面: 界面④其中××表示充电所需要的时间。当充电时间从60秒降到0秒后,仪器停止充电,随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值,测量结束后仪器将显示界面(此值为仪器测试3E-03Pa标准真空管的值)。界面⑤选择执行“保存”命令可保存当前液晶显示的数据,选择执行“打印” 命令即可打印出当前液晶显示数据,如果想再次进行测量,按“复位”键或者是按“↑”或“设置”键让光标置于“返回”后,再按“确认”键仪器即可返回到界面。 6.测量结束后,关闭仪器电源,并等待5秒后方可拆线。拆线时应先拆除与仪器相连的测试线,再拆除与真空管、磁控线圈的连线。使用前请仔细阅读说明书,以免误操作八、注意事项1.仪器外壳应可靠接地;2.为了提高测量准确度,测试前应将真空开关外表面擦试干净;3.请正确选择真空管的管型;4.测试过程中,高压输出端会输出约30KV高压,请保持其与人体及低压线端的绝缘距离(建议与人体保持 0.5米以上距离),磁场电压输出端输出约1800V高压,请注意!
