简约而不简单,我们的球铰支座_【减震球型钢支座】大量现货供应产品视频将用直观的方式展示产品的核心价值。

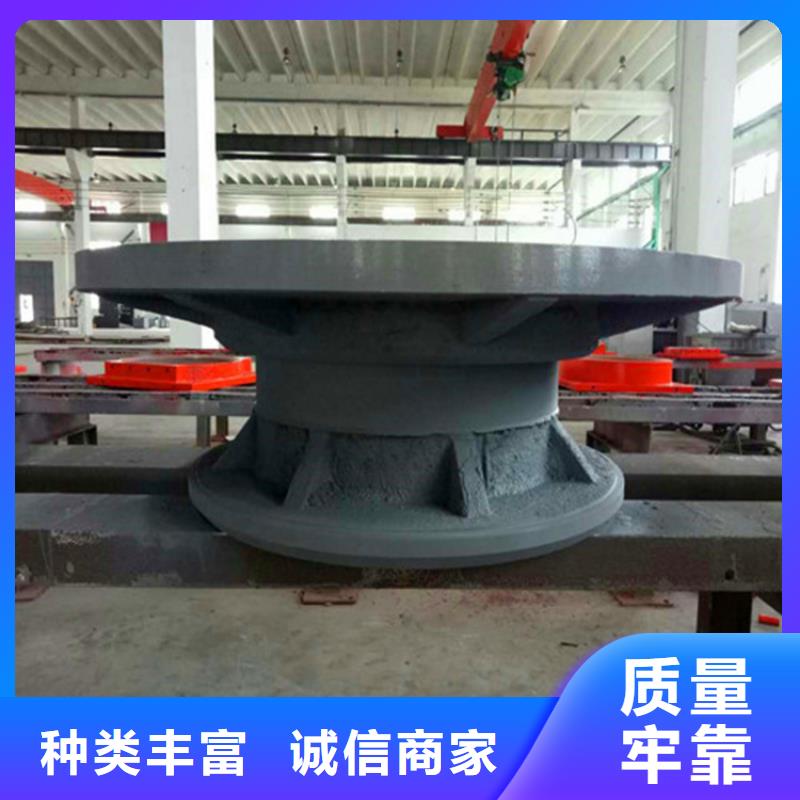

以下是:球铰支座_【减震球型钢支座】大量现货供应的图文介绍
规格齐全,支持定制,公司一贯以客户至上、让利客户、薄利多销为原则,诚实守信为宗旨。产品规格尺寸材质齐全,省去不必要的麻烦,-站式采购。公司拥有多年的行业经验,能有效的完成客户的订单,确认产品质量和交货时间。严格控制每一件产品的质量保质保量,让客户买的放心。
KTQZ球铰支座位移DX单向活动支座、SX双向活动支座主位移根据支座承载力大小不同分为±300mm;SX双向活动支座横桥向位移为±40mm;DX单向活动支座根据梁体的需要,既可用于顺桥向活动横桥向固定,又可用于横桥向活动顺桥向固定的梁体。KTQZ球铰支座安装准备及注意事项1采用KTQZ球铰支座时。
支承垫石混凝土标号不低于C40(局部承压强度不小于20MPa)。垫石高度应考虑安装、养护和必要时更换支座的方便,并应于支座周围采取有效的排水措施。垫石顶面四角高差不得大于2mm。2在垫石或墩台部位需按KTQZ球铰支座主要尺寸及重量表中平面连接尺寸预留孔道,预留孔直径为套筒直径加60mm。
预留孔深度为套筒长度加60mm。预留孔中心距及对角线长度偏差不得超过10mm。3预制简支梁桥用KTQZ球铰支座安装时,采用测力千斤顶作为临时支撑,应保证每个支点的反力与四个支点反力的平均值相差不超过±5%。4KTQZ球铰支座安装过程中不得任意拆卸支座。但预制梁架设完毕或现浇梁开始预应力张拉前必须拆除临时锁定连接装置。
5解除KTQZ球铰支座包装后应保持支座洁净状态,并考虑防碰撞、防污染、防灼热等措施。6预制支座梁底预埋钢板、套筒及螺栓时应保证与上支座板的连接尺寸精度,螺栓中心距及对角线长度偏差不得超过1mm。且与支座顶面接触的预埋钢板面在任何的平面度不超过1/1000。7KTQZ球铰支座位移和转角预偏应征得生产厂家和桥梁设计院同意。
支承垫石混凝土标号不低于C40(局部承压强度不小于20MPa)。垫石高度应考虑安装、养护和必要时更换支座的方便,并应于支座周围采取有效的排水措施。垫石顶面四角高差不得大于2mm。2在垫石或墩台部位需按KTQZ球铰支座主要尺寸及重量表中平面连接尺寸预留孔道,预留孔直径为套筒直径加60mm。
预留孔深度为套筒长度加60mm。预留孔中心距及对角线长度偏差不得超过10mm。3预制简支梁桥用KTQZ球铰支座安装时,采用测力千斤顶作为临时支撑,应保证每个支点的反力与四个支点反力的平均值相差不超过±5%。4KTQZ球铰支座安装过程中不得任意拆卸支座。但预制梁架设完毕或现浇梁开始预应力张拉前必须拆除临时锁定连接装置。
5解除KTQZ球铰支座包装后应保持支座洁净状态,并考虑防碰撞、防污染、防灼热等措施。6预制支座梁底预埋钢板、套筒及螺栓时应保证与上支座板的连接尺寸精度,螺栓中心距及对角线长度偏差不得超过1mm。且与支座顶面接触的预埋钢板面在任何的平面度不超过1/1000。7KTQZ球铰支座位移和转角预偏应征得生产厂家和桥梁设计院同意。
网架固定支座固定球铰支座布置图与网架形式、网架下部结构等都有关,支座以传递竖向力为主,因此摩擦力不作为考虑因素,同时如果下部为混凝土结构,网架支座,网架固定支座,网架球铰支座采用0.3的弹性刚度与该支座的状态比较接近;摩擦力与支座的弹性刚度还有不同之处在于,摩擦力不只与摩擦系数相关,还与网架固定支座压力有关,而网架的不同部位,竖向反力是不同的。如果平板支座的水平弹性刚度按下部结构处理,则需将支座底板与过渡板焊劳,这时更不存在摩擦力的问题。 在梁体安装完毕后,或现浇混凝土梁体形成整体并达到设计强度后,在张拉梁体预应力之前,拆除上、下支座连接板,以防止约束梁体正常转动。 拆除上、下支座连接板后,检查支座外观,并及时安装支座外防尘罩。 当球铰支座与梁体及墩台采用焊接连接时,应先将交座准确定位后,用对称间断焊接,将下支座板与墩台上预埋钢板焊接,焊接时应防止烧伤支座及混凝土。球铰 支座在试运营期一年后应进行检查,支座附近的杂物及灰尘,并用棉丝仔细擦除不锈钢表面的灰尘。
弹性抗震球铰支座材质不锈钢板、聚四氟乙烯滑板、橡胶密封圈等均按JT391-1999标准规定执行,其中减振弹簧按QCn29035-91汽车钢板弹簧技术条件执行。 铸钢按GB/T11352-GB/T标准执行。支座竖向压力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN.根据不同工程竖向压力可另行设计。 弹性抗震球铰支座竖向抗拔力确定在竖向压力的50%内;双向滑移球铰支座水平抗剪力确定在竖向压力的40%内;双向滑移球铰支座的水平位移刚度为9KN/m~900KN/m之间;双向滑移球铰支设计转角为0.02rad,也可根据实际情况在0.02~0.08rad范围内做相应设计;双向滑移球铰支水平位移量为:±60~±100mm。 弹性抗震球铰支座用在大跨度钢结构或网架上,大跨度钢结构多用于多功能体育场馆、会议展览中心、博览馆、候机厅等。例如库尔勒车站,总面积约1.5万平方米,可容纳3000名旅客候车,就是采用抗震支座的火车站,球铰支座的应用既加强了建筑物的性又延长了它的使用寿命,一举两得。
